Rozbité sklo na iPhone 5, 5s nebo SE (1. generace) vyžaduje výměnu předního Retina displejového panelu, který v kompaktním modulu sdružuje krycí tvrzené sklo, kapacitní digitizér a podsvícený IPS displej. Vzhledem k modulární konstrukci řady iPhone 5 je výměna displeje rychlým a cenově dostupným servisním zásahem, který plně obnoví dotykovou odezvu a zobrazovací schopnosti telefonu bez nutnosti nákupu nového zařízení.
Konstrukce displeje iPhone 5 a proč se mění celý modul
U starších generací telefonů Apple byl krycí skleněný panel laminován přímo k LCD displeji vrstvou opticky čirého lepidla (LOCA/OCA). Ačkoliv je teoreticky možné provést separaci samotného prasklého skla na vyhřívané vakuové plotně, v praxi se provádí výměna celého kompletního displejového modulu. Tím je zaručena nulová přítomnost prachu pod sklem a tovární citlivost dotykové vrstvy.
1. Rozdíl mezi poškozením samotného skla a poškozením LCD panelu
Prasklé pouze krycí sklo: Displej normálně zobrazuje obraz bez vad, dotyk funguje po celé ploše, poškozená je pouze vrchní skleněná vrstva.
Poškozený LCD panel: Na displeji se objevují černé skvrny (vyteklé tekuté krystaly), svislé barevné čáry nebo displej vůbec nesvítí. V obou případech se instaluje nový displejový celek.
2. Důležitost zachování původního Home Buttonu u iPhone 5s a SE (Touch ID)
U modelů iPhone 5s a iPhone SE je v domovském tlačítku integrován snímač otisků prstů Touch ID. Tento senzor je z bezpečnostních důvodů hardwarově spárován s procesorem Apple A7/A9 na základní desce. Při výměně displeje je naprosto nezbytné přemístit původní Home Button z prasklého displeje na nový, jinak dojde k trvalé ztrátě funkce odemykání otiskem prstu.
Srovnání: Originální repasovaný displej vs. Levná neoriginální kopie
Vlastnost
Originální / OEM Repasovaný displej
Levná druhovýroba (Copy/Tianma)
Barevné podání a kontrast
Věrné barvy sRGB, hluboká černá
Vybledlé barvy, namodralý nádech bílé
Pozorovací úhly IPS
178° bez inverze barev
Při náklonu dochází k tmavnutí obrazu
Citlivost a odezva dotyku
Okamžitá odezva bez zpoždění
Časté záseky, nepřesné psaní na klávesnici
Tloušťka skla a odolnost
Gorilla Glass s oleofobní vrstvou
Obyčejné tenké sklo náchylné k poškrábání

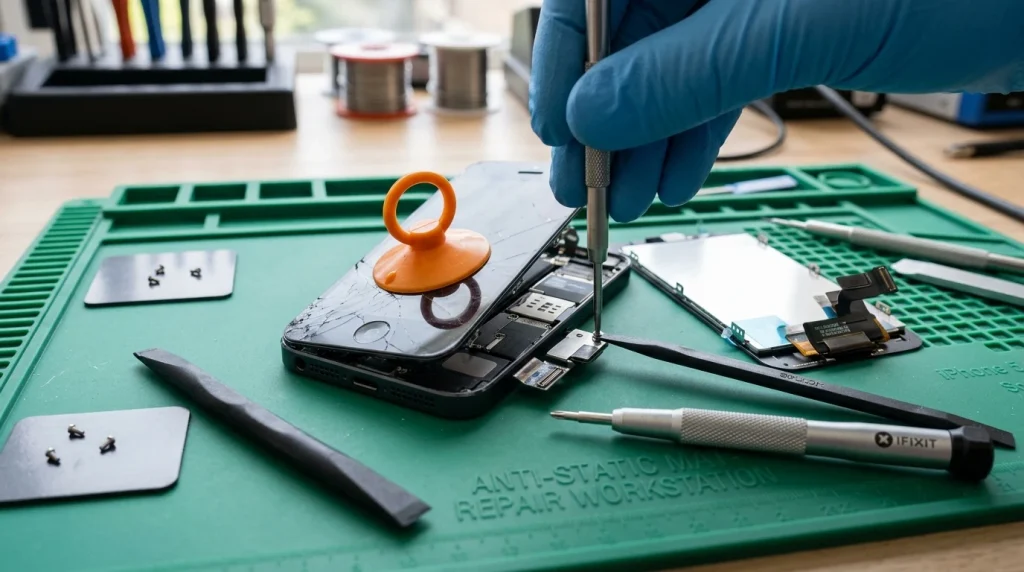

Postup výměny displeje iPhone 5 / 5s krok za krokem
Vypnutí telefonu a vyšroubování Pentalobe šroubků: Na spodní hraně vedle konektoru Lightning se vyšroubují dva bezpečnostní pěticípé šroubky TS1 (0.8 mm).
Otevření displeje pomocí přísavky a plastového trsátka: Displej se opatrně nadzvedne od spodní hrany. POZOR u iPhone 5s/SE: Neotvírejte displej více než 2 cm, abyste neutrhli flex kabel Touch ID tlačítka!
Odpojení baterie a stínících plechů: Vždy nejprve odpojte konektor baterie, aby nedošlo ke zkratu podsvícení na základní desce.
Přenesení komponent na nový displej: Ze starého panelu se demontuje sluchátkový reproduktor, přední FaceTime kamera, senzor přiblížení (Proximity sensor) a zadní stínící plech.
Zpětná montáž a otestování: Po zapojení konektorů se provede test funkčnosti dotyku, podsvícení a kamer před finálním zaklapnutím panelu do hliníkového šasi.
Diagnostika skrytých závad po těžkém pádu telefonu
Kromě prasklého krycího skla může pád iPhonu na tvrdý povrch způsobit sekundární poškození vnitřních hardwarových komponent:
Deformace hliníkového šasi: Naražený roh těla brání správnému usazení nového displeje. Technik musí roh nejprve vyrovnat speciálními karosářskými kleštěmi G-Tool, jinak nový displej praskne tlakem při zaklapávání.
Uvolněný konektor baterie nebo antény: Nárazy mohou způsobit mikrotrhliny v pájených spojích BGA čipů (např. audio kodek nebo napájecí IC).
Poškození přední kamery a senzoru přiblížení: Pokud po hovoru nezhasíná obrazovka u ucha, je nutné vyměnit flex kabel s proximity senzorem.
Otestování funkčnosti mikrofonů: Prověření spodního i horního mikrofonu redukce šumu při nahrávání videa.
Jak předejít budoucímu rozbití displeje u kompaktních iPhonů
Instalace 9H tvrzeného skla (Tempered Glass): Ochranné sklo absorbuje bodový ráz při pádu na hranu a praskne místo drahého LCD panelu.
Použití pouzdra s vyvýšeným rámečkem: Silikonový nebo hybridní kryt s okrajem přesahujícím displej o 1–1.5 mm ochrání sklo při pádu displejem dolů na rovnou plochu.
Včasná výměna nafouknuté baterie: Zestárlá Li-Ion baterie může zvětšit svůj objem a vytlačovat LCD displej z rámu zevnitř, což způsobuje žluté skvrny a prasknutí skla i bez pádu.
Často kladené otázky (FAQ)
Ztratím při výměně displeje svá data v telefonu?
Nikoli. Výměna displeje je čistě hardwarový zásah a data v interní paměti telefonu zůstávají 100% zachována. Přesto vždy doporučujeme předem provést zálohu na iCloud nebo do počítače.
Jak dlouho trvá výměna displeje na počkání?
Zkušený servisní technik provede kompletní výměnu displejového modulu včetně přenesení komponent během 20 až 30 minut.
Vyplatí se ještě oprava starého iPhone 5?
Pokud telefon využíváte jako záložní zařízení, hudební přehrávač do auta nebo pro děti, investice do nového displeje (cca 600–900 Kč) je výrazně výhodnější než nákup nového telefonu.
Chemické a optické vlastnosti krycího skla Retina displeje
Kvalitní náhradní displejový modul pro řadu iPhone 5 / 5s / SE musí splňovat přísné optické a mechanické normy, aby uživatelský zážitek odpovídal původnímu továrnímu stavu:
Aluminiosilikátové sklo (Ion-X / Gorilla Glass): Sklo prochází procesem chemického tvrzení v horké draselné lázni při teplotě 400 °C, kde dochází k iontové výměně sodíku za větší draselné ionty. Tento proces vytváří hlubokou tlakovou vrstvu odolnou proti povrchovým mikrotrhlinám.
Plazmově nanášená oleofobní vrstva: Špičkový AF (Anti-Fingerprint) povlak odpuzuje mastnotu a pot z prstů, usnadňuje klouzání po skle a zamezuje ulpívání nevzhledných otisků.
Přesnost dotykového vzorkování (Touch Sampling Rate): Digitizér pracuje se snímací frekvencí 60 Hz, což garantuje okamžitou reakci na gesta, rolování i rychlé psaní na virtuální klávesnici bez vynechávání znaků.
Propustnost světla a polarizační vrstva: Polarizátor s vysokou čirostí umožňuje pohodlné čtení displeje i na přímém slunečním světle při použití slunečních brýlí.
Profesionální montáž nového Retina displeje s přenesením Touch ID senzoru vdechne vašemu osvědčenému iPhonu druhý život a zajistí spolehlivý provoz na další roky.
