Oprava navrtaného kabelu ve zdi vyžaduje okamžité vypnutí jističe, vysekání omítky kolem poškozeného místa a provedení trvalého spoje pomocí lisovacích dutinek s teplem smrštitelnou bužírkou nebo gelové spojky dle platných elektro norem ČSN.
Úvod do problematiky: Co dělat, když navrtáte kabel?
Navrtání elektrického kabelu ve zdi je jednou z nejčastějších nehod při domácích kutilských pracích, jako je věšení poliček, obrazů nebo instalace osvětlení. Může dojít k vyhození jističů, jiskření, nebo dokonce k úrazu elektrickým proudem. Důležité je nepodléhat panice a postupovat systematicky a především bezpečně. Tento článek vás provede celým procesem opravy krok za krokem.
Pamatujte, že práce na vyhrazeném technickém zařízení, kterým elektroinstalace je, by měl v ideálním případě provádět kvalifikovaný elektrikář s příslušným oprávněním. Pokud se do opravy pustíte sami, činíte tak na vlastní riziko a je bezpodmínečně nutné dodržet všechny bezpečnostní zásady.
Základní bezpečnostní opatření
Bezpečnost musí být vždy na prvním místě. Než začnete s jakoukoliv opravou, musíte zajistit, že je poškozený obvod zcela bez napětí.
Vypněte hlavní jistič: Pokud nevíte, který jistič patří k danému okruhu, vypněte raději hlavní jistič pro celý byt nebo dům.
Zajistěte proti opětovnému zapnutí: Pokud je rozvaděč na veřejně přístupném místě, zajistěte jistič zámkem nebo alespoň cedulkou s nápisem „NEZAPÍNAT – PRACUJE SE“.
Ověřte beznapěťový stav: Pomocí spolehlivé zkoušečky napětí (multimetru nebo dvoupólové zkoušečky) ověřte, že v navrtaném kabelu skutečně není žádné napětí. Zkoušejte mezi fázovým a středním vodičem, a fázovým a ochranným vodičem.
Potřebné nářadí a materiál
Pro profesionální a bezpečnou opravu budete potřebovat správné vybavení. Improvizace s izolační páskou není v žádném případě přípustná jako trvalé řešení uložení do zdi.
Sekáč a kladivo (nebo malé sekací kladivo) pro obnažení kabelu.
Odizolovací kleště nebo nůž na kabely.
Krimpovací (lisovací) kleště.
Lisovací spojky (dutinky) odpovídajícího průřezu.
Teplem smrštitelná bužírka s lepidlem (pro zajištění voděodolnosti) nebo speciální gelová spojka pro uložení do zdi.
Horkovzdušná pistole.
Sádra nebo rychletuhnoucí tmel, špachtle.
Krok 1: Odhalení poškozeného místa
Jakmile je okruh bezpečně vypnut a zkontrolován zkoušečkou, je nutné získat k poškozenému kabelu přístup.

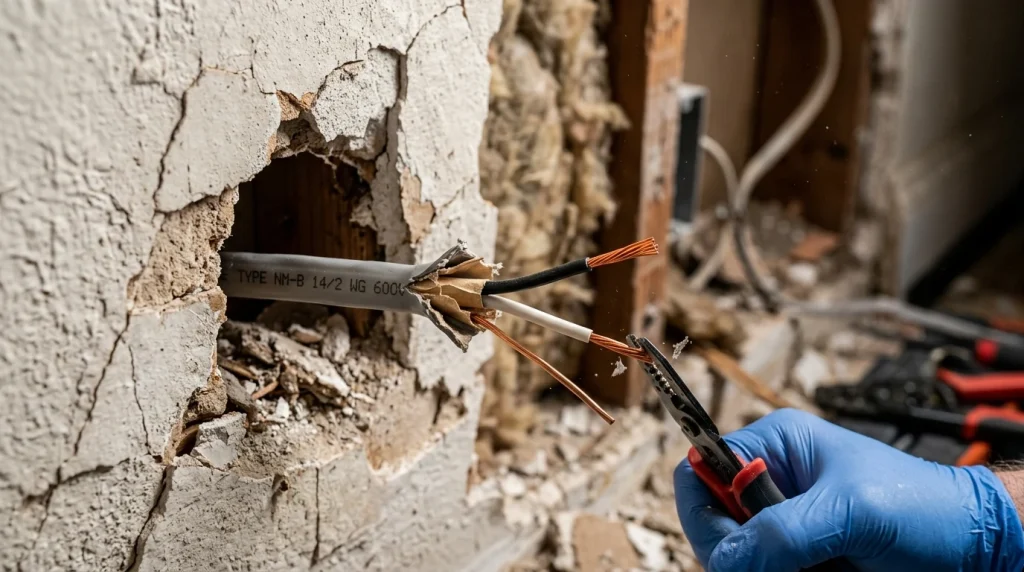

Opatrně vysekejte omítku kolem místa, kde došlo k navrtání. Musíte odhalit dostatečnou délku kabelu na obě strany od poškození, obvykle alespoň 10 až 15 centimetrů na každou stranu, abyste měli dostatek manipulačního prostoru pro odizolování a nasazení spojek. Dávejte pozor, abyste při sekání kabel nepoškodili ještě více.
Prach a suť pečlivě odstraňte, abyste měli čisté pracovní prostředí pro vytvoření spoje.
Krok 2: Příprava kabelu a vodičů
Z odhaleného kusu kabelu opatrně odstraňte vnější izolaci. K tomu použijte nůž na kabely s patkou, abyste nepoškodili izolaci jednotlivých vnitřních vodičů. Zkontrolujte rozsah poškození. Pokud je kabel pouze naříznutý a měděné žíly nejsou přerušeny ani oslabeny, může stačit důkladná izolace kvalitní smrštitelnou bužírkou (přesunutou přes poškozené místo po přestřižení, nebo speciální opravnou manžetou). Většinou je ale nutné vodiče přestřihnout a spojit znovu.
Jednotlivé vodiče odizolujte v délce odpovídající použité lisovací spojce (obvykle cca 5-10 mm). Dbejte na to, abyste nenařízli samotné měděné dráty. Pokud se oprava provádí v místě, kde není dostatek volné délky kabelu pro jeho stažení k sobě (což ve zdi většinou nebývá), budete muset vložit kousek nového kabelu stejného typu a průřezu a vytvořit tak spoje dva.
Krok 3: Vytvoření spoje
Spojování kabelů uložených trvale ve zdi, které budou následně zaomítány, musí splňovat přísná kritéria. Je naprosto zakázáno používat klasické čokolády (svorkovnice) nebo oblíbené WAGO svorky, pokud nebudou uloženy v přístupné elektroinstalační krabici. Pro spoje pod omítkou jsou jedinou přípustnou variantou lisované spoje nebo speciální gelové zalévací spojky.
Použití lisovacích dutinek a smrštitelné bužírky
Na jednu stranu opravovaného kabelu nasuňte hlavní vnější smrštitelnou bužírku. Bude sloužit pro finální izolaci celého spoje.
Na jednotlivé vodiče (fáze, nula, ochranný vodič) nasuňte menší smrštitelné bužírky.
Odizolované konce spojovaných vodičů (dodržujte barevné značení!) vložte do lisovací spojky (dutinky) z obou stran.
Pomocí krimpovacích kleští spoj pevně zalisujte. Zkontrolujte tahem, zda vodič ve spojce pevně drží.
Tento postup opakujte pro všechny vodiče.
Přetáhněte malé smrštitelné bužírky přes zalisované spoje a zahřejte je horkovzdušnou pistolí, dokud se nesmrští a nevytlačí případné lepidlo (pokud používáte bužírky s lepidlem, což se silně doporučuje).
Nakonec přes celý opravený úsek přetáhněte hlavní vnější bužírku a tu také zatavte.
Krok 4: Kontrola a testování
Než spoj nevratně zamažete do zdi, je nutné ho otestovat. Zapněte jistič (a případně i hlavní vypínač, pokud jste jej vypínali) a zkontrolujte, zda do opraveného okruhu proudí elektřina. Můžete použít zkoušečku nebo zapojit spotřebič (pokud se jedná o zásuvkový obvod). Zkontrolujte také, zda nepadá proudový chránič, pokud je v obvodu zapojen. Pokud vše funguje správně a jističe nevypadávají, můžete přistoupit k finálnímu zednickému začištění.
Krok 5: Zazdění a začištění
Pro uložení kabelu zpět do zdi je nejlepší použít elektrikářskou sádru, protože rychle tuhne. Můžete použít i jiný vhodný tmel.
Před nanesením sádry místo lehce navlhčete, aby sádra lépe přilnula a zeď z ní příliš rychle nevysála vodu. Následně otvor se spojeným kabelem vyplňte sádrou a povrch zahlaďte špachtlí tak, aby byl v rovině s okolní omítkou. Po zatvrdnutí můžete místo přebrousit jemným brusným papírem a nakonec přemalovat barvou odpovídající okolní stěně, aby oprava nebyla vůbec patrná.
Závěrečné shrnutí a doporučení
Oprava navrtaného kabelu je nepříjemná komplikace, ale při dodržení správných postupů se dá vyřešit bezpečně a trvale. Nezapomínejte však na prevenci. Před každým vrtáním do zdi je vhodné použít kvalitní detektor kabelů, který vás upozorní na skryté vedení a ušetří vám spoustu starostí. Pokud si s opravou nejste jisti, neváhejte kontaktovat odborníka. Profesionální elektrikář opravu zvládne rychle, bezpečně a se zárukou.
Tento článek slouží pouze pro informační účely. Veškeré zásahy do elektroinstalace by měly být prováděny v souladu s platnými normami (zejména ČSN) a legislativou. Pamatujte, že neodborný zásah může mít za následek požár, poškození spotřebičů nebo vážný úraz elektrickým proudem, a může být také důvodem ke krácení pojistného plnění v případě škodné události.
Doplňující informace pro specifické situace
Když se setkáte s atypickými druhy vedení, například se starým hliníkovým kabelem, je oprava komplikovanější. Hliníkové vodiče jsou velmi křehké a snadno se lámou, zejména pokud už byly narušeny vrtákem. Při spojování hliníkových vodičů je nutné používat speciální kontaktní pastu zabraňující oxidaci, anebo využít přechodových spojek Cu-Al, pokud nastavujete hliníkové vedení měděným drátem.
Při práci na elektroinstalaci ve vlhkých prostorech, jako jsou koupelny nebo venkovní zdi, dbejte zvýšené opatrnosti a vždy používejte prvky s patřičným stupněm krytí a dbejte na 100% utěsnění spojů proti vniknutí vlhkosti. Gelové spojky jsou v těchto případech často lepším a bezpečnějším řešením než pouze smršťovací bužírky, protože vytvoří dokonale těsný a voděodolný spoj. Pro exteriérové aplikace nebo průmyslové haly s agresivním prostředím jsou pak k dispozici zalévací spojky dvousložkovou pryskyřicí, která spoj naprosto hermeticky a mechanicky odolně uzavře.
Moderní elektroinstalace vždy vyžaduje použití proudových chráničů. Pokud oprava navrtaného kabelu nebyla provedena dostatečně pečlivě (například došlo ke spojení pracovního středního vodiče N a ochranného vodiče PE), proudový chránič bude okamžitě vybavovat a nepůjde zapnout. Proto je přesnost a dodržení izolačních mezer zcela kritická.
Nezapomeňte, že pokud je navrtaný kabel v chráněné únikové cestě nebo jiném prostoru se zvýšenými požadavky na požární bezpečnost (podle norem řady ČSN 73 08xx), musí mít i spojka a použitý materiál adekvátní požární odolnost a klasifikaci reakce na oheň, případně zachování funkčnosti při požáru, jinak riskujete závažné porušení předpisů.
Další častou situací je poškození topného kabelu podlahového vytápění. Zde je situace o to složitější, že je kabel zalitý v potěru nebo lepidle. K opravě se používají speciální opravné sady pro topné kabely, které se skládají z lisovacích spojek a smršťovacích trubiček s lepidlem dimenzovaných na vyšší teploty, ale postup je velmi podobný. Navíc je nutné vždy měřit odpor izolační a odpor smyčky, abyste měli jistotu, že rohož po opravě bude správně hřát.
Každý podobný zásah do elektroinstalace představuje změnu oproti výchozímu stavu, a ačkoliv u menších oprav (kdy se nemění dimenze, jištění, ani topologie sítě) se obvykle nevyžaduje nová revize celého zařízení, je dobré si tento zásah zdokumentovat, pro případ budoucích úprav nebo řešení závad na elektroinstalaci.
Nezanedbávejte ani bezpečnostní pomůcky. Izolované nářadí s certifikací do 1000V je základ. Rovněž ochranné brýle při vysekávání omítky nejsou zbytečností, protože odletující kousky zdiva nebo betonu dokáží způsobit nepříjemné poranění očí. Pečlivá příprava a obezřetný postup vás tak ušetří nejen technických problémů, ale především zajistí vaše zdraví a bezpečnost. Práce s elektřinou vyžaduje respekt, protože chyby v tomto oboru se mohou krutě vymstít.
Nezapomeňte také, že pokud si s navrtaným kabelem nevíte rady, raději vždy kontaktujte zkušeného odborníka, abyste zamezili vzniku dalších zbytečných škod a nebezpečných situací.
