Výměna záložní baterie v PLC automatech Omron CPM2C (a kompatibilních řadách CPM2A, CJ1, CS1 a CP1H) je kritický preventivní servisní úkon, který zajišťuje nepřetržité napájení interní paměti RAM a hodin reálného času (RTC) při výpadku hlavního síťového napájení 24V DC / 230V AC. Při poklesu napětí lithiového článku pod 2,6 V se na čelním panelu rozsvítí červená LED kontrolka BATTERY / ERR a je nutné baterii vyměnit do 5 dnů pod zapnutým napájením automatu, aby nedošlo k trvalé ztrátě uživatelského programu a parametrů technologie (DM oblasti).
Proč je záložní baterie v PLC Omron klíčová pro průmyslové provozy
Kompaktní programovatelné automaty Omron CPM2C využívají k rychlému zápisu procesních dat a cyklickému provádění instrukcí statickou paměť SRAM. Zatímco flash paměť EEPROM uchovává základní zálohu systémového kódu, veškerá dynamická technologická data (čítače, časovače, kalibrační konstanty receptur, historické alarmy v paměťových registrech Data Memory DM) jsou chráněna výhradně záložní lithiovou baterií.
1. Co se stane při vybití baterie bez včasné výměny
Smazání DM registrů: Po vypnutí hlavního vypínače rozvaděče dojde ke ztrátě všech nastavených parametrů linky, kalibrací servopohonů a receptur výrobků.
Ztráva systémového času RTC: PLC ztratí časové razítko, což znemožní správnou funkci časových spínačů a záznamníků chybových hlášení.
Zastavení výrobní linky: Při dalším spuštění PLC přejde do chybového stavu (ERR) a nespustí program v režimu RUN, což způsobuje nákladné prostoje v průmyslové výrobě.
Srovnání: Originální baterie Omron vs. Kompatibilní náhrady
Typ / Model baterie
Objednací kód (Part Number)
Jmenovité napětí a kapacita
Životnost v běžném provozu
Omron CPM2C Baterie (Originál)
CPM2C-BAT01
3.0 V Lithium / 1000 mAh (konektor JST)
5 let při 25 °C okolní teploty
Omron CJ1W Baterie (CJ1M, CJ2M)
CJ1W-BAT01
3.0 V Lithium / 850 mAh
5 let (při 50% vypnutém napájení)
Průmyslová náhrada Saft / Panasonic
CR14250-C2 / CR1/2AA
3.0 V / 3.6 V Li-SOCl2 s kabelem a konektorem
3 až 5 let dle kvality článku
Standardní knoflíkový článek CR2032 (pouze s adaptérem)
CR2032
3.0 V / 220 mAh
Méně než 1 rok (nedoporučeno pro průmysl)

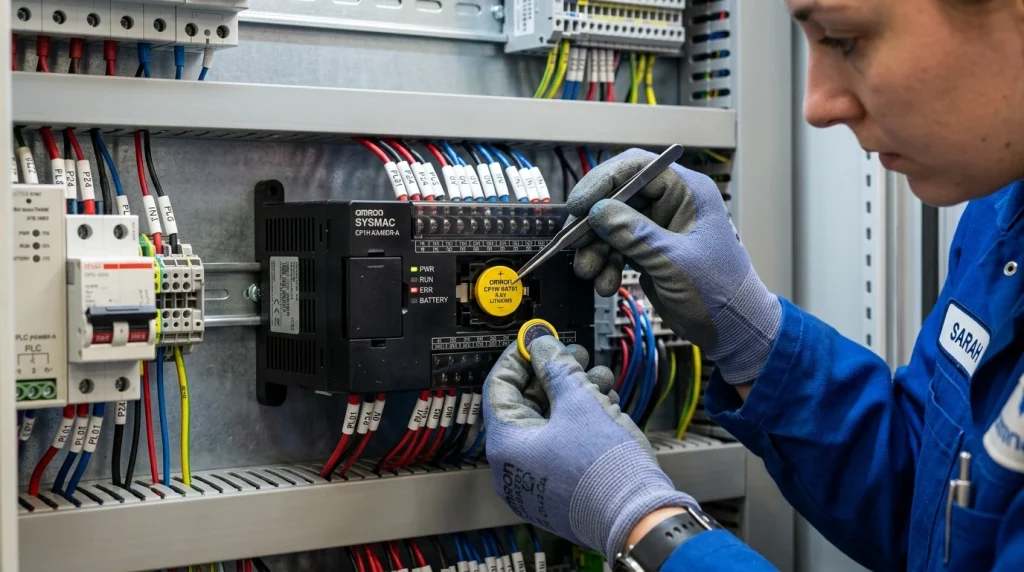

Postup bezpečné výměny baterie Omron CPM2C krok za krokem
KRITICKÉ PRAVIDLO: Výměnu baterie provádějte vždy při ZAPNUTÉM hlavním napájení PLC (Power ON), nebo do 5 minut po jeho vypnutí, aby kondenzátor na desce udržel data v paměti RAM.
Zálohování programu přes software CX-Programmer: Než začnete s fyzickou výměnou, připojte se k PLC kabelem RS-232 / USB (převodník Omron CS1W-CIF31) a stáhněte kompletní zálohu programu včetně všech DM tabulek do počítače.
Otevření krytu bateriového prostoru: Pomocí malého plochého šroubováku odklopte plastovou západku na čelní straně procesorové jednotky CPM2C.
Vyjmutí staré baterie: Opatrně vytáhněte žlutý bateriový modul a odpojte miniaturní polarizovaný konektor od základní desky. Netahejte za samotné kabely, ale za tělo konektoru.
Zapojení nové baterie: Zasuňte konektor nové originální baterie CPM2C-BAT01 do patice (konektor má zámek proti přepólování). Vložte článek do plastového lůžka.
Uzavření krytu a kontrola LED indikátorů: Zaklapněte kryt. Červená LED dioda BATTERY na čele automatu musí okamžitě zhasnout a zelená RUN musí trvale svítit.
Zápis data výměny na štítek: Na přiložený servisní štítek uvnitř rozvaděče poznamenejte datum výměny pro plánování dalšího servisního cyklu za 4 až 5 let.
Diagnostika chybových kódů a paměťových bitů v CX-Programmeru
Stav baterie a integritu paměti lze monitorovat také programově v PLC žebříčkovém diagramu (Ladder Logic):
Speciální pomocný bit A401.04 (Battery Low Flag): Jakmile napětí baterie poklesne pod varovnou mez, tento bit přejde do logické 1. Lze jej využít pro aktivaci výstražného majáku na rozvaděči nebo odeslání zprávy na HMI operátorský panel.
Bit A401.05 (Memory Error Flag): Signalizuje poškození kontrolního součtu (Checksum) v uživatelské paměti RAM.
Nastavení přepínačů DIP Switch: Přepínač DIP č. 1 na čele PLC určuje, zda se při zapnutí načítá program z interní EEPROM nebo zálohované SRAM.
Preventivní údržba průmyslových rozvaděčů s automaty Omron
Měření teploty uvnitř rozvaděče: Každých 10 °C nad provozní teplotu 25 °C zkracuje životnost lithiové baterie na polovinu vlivem zrychleného samovybíjení. Zkontrolujte funkčnost ventilátorů a filtrů chlazení.
Pravidelná kontrola chybových hlášení: Při každé periodické revizi stroje připojte diagnostický terminál a zkontrolujte tabulku Error Logu v CPU.
Často kladené otázky (FAQ)
Jak dlouho vydrží data v paměti PLC po odpojení staré baterie?
Záložní superkondenzátor na základní desce udrží data v paměti RAM po dobu přibližně 5 minut při teplotě 25 °C. Výměnu konektoru je proto nutné provést plynule bez zbytečných prodlev.
Lze baterii vyměnit bez připojení k počítači?
Ano, pokud automat nevypnete z napájení (Power ON), k žádné ztrátě dat nedojde a výměna je čistě mechanická záležitost.
Co dělat, když po výměně baterie červená kontrolka stále svítí?
Zkontrolujte správné docvaknutí konektoru, změřte napětí nového článku multimetrem (musí mít min. 3,0 V) a v software CX-Programmer proveďte vymazání chybové paměti (Clear Error).
